一、配電系統弧光故障的嚴峻挑戰

配電系統中的弧光故障被稱為電力系統中危險性高的故障類型之一。當系統出現短路、接觸不良或絕緣擊穿時，產生的電弧光溫度可達數千攝氏度，釋放的巨大能量會對設備造成燒毀等嚴重?fù)p壞，甚至危及運維人員的生命安全。

二、饋線型弧光保護裝置的技術優勢

1、超高速故障響應機制

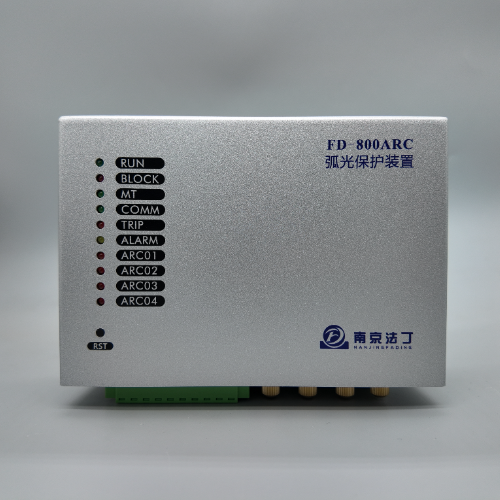

饋線型弧光保護裝置采用光電雙重判據技術，通過弧光傳感器實時監測配電系統的光強變化。當檢測到危險弧光時，裝置能夠在極短時間內完成故障識別和跳閘動作。以法丁電力的FD-800ARC-E4弧光保護裝置為例，其繼電器出口輸出時間小于1ms，弧光跳閘動作時間小于8ms，快速出口單純弧光動作時間不超過5ms，弧光與電流聯動動作時間不超過15ms。

這種毫秒級的響應速度相比傳統保護方案提速80%以上，能夠有效限制弧光能量釋放，將故障從單條電纜蔓延至整段母線的風險降至很低水平，減少設備損毀和人員傷亡的可能性。

2、精確的光譜識別技術

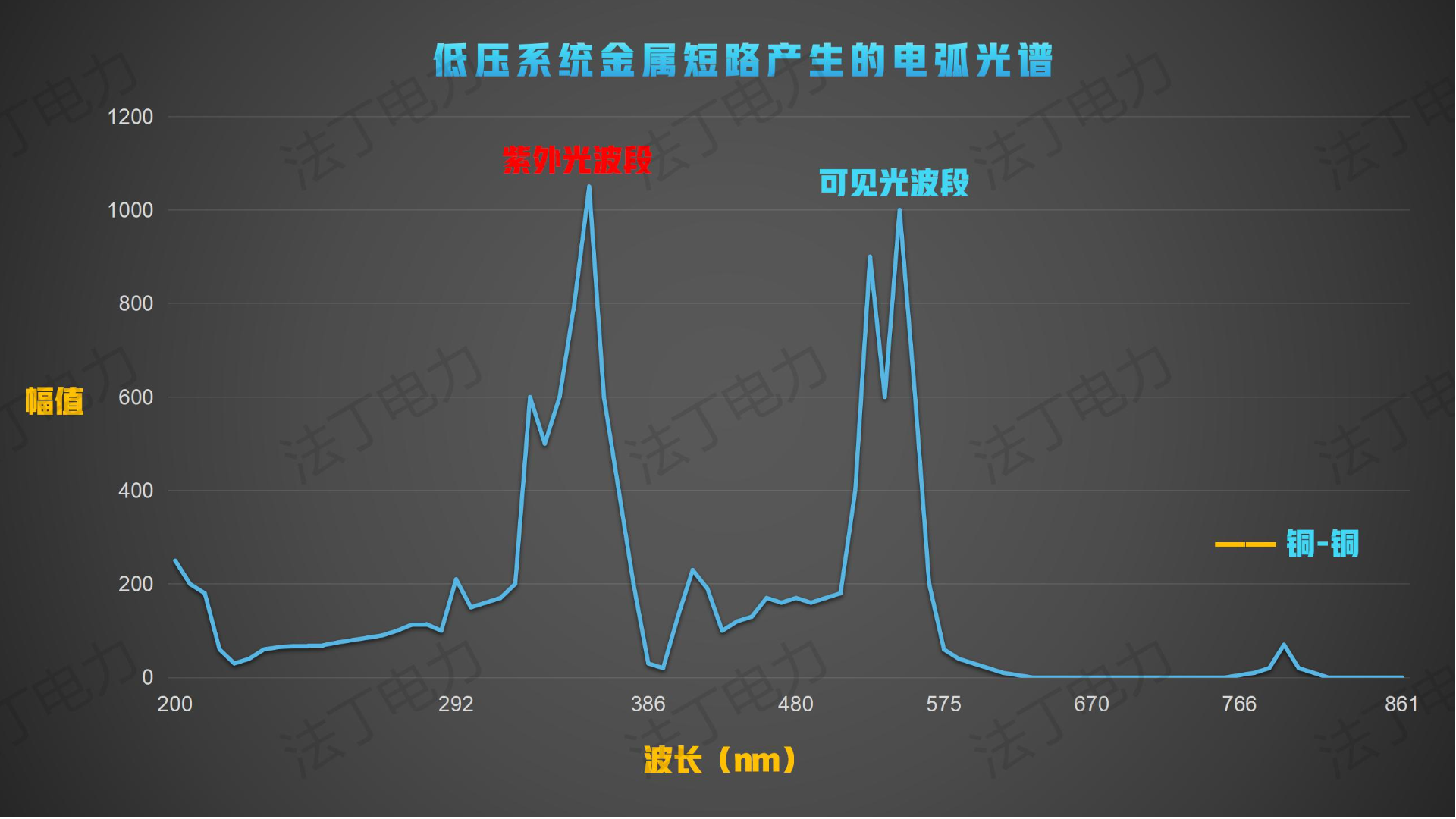

現代饋線型弧光保護裝置配備的弧光傳感器，能夠精確識別電弧光的特征光譜。紫外光弧光傳感器的光譜響應帶寬嚴格控制在280nm-400nm范圍內，專門針對弧光特有的紫外光特征譜進行檢測，完全不受普通可見光干擾。可見光弧光傳感器則覆蓋280nm-700nm的寬光譜范圍，檢測角度超過240度，單只傳感器即可實現配電設備內部的大范圍監測覆蓋。

這種精確的光譜識別技術從源頭避免了惡劣工況下的誤檢測，確保保護系統判斷的可靠性和準確性。

3、多重保護模式與智能閉鎖

饋線型弧光保護裝置支持多種保護模式，包括瞬時跳閘、延時保護、斷路器失靈保護等。裝置可根據不同的弧光強度和持續時間，實現分級化的響應。對于輕微弧光異常，系統會發出告警信號提醒運維人員及時排查；對于危險級別的弧光故障，則立即觸發跳閘指令切斷故障回路。

智能閉鎖功能允許運維人員在檢修作業時通過外部開關或面板壓板臨時屏蔽保護動作，保留監測告警功能，確保檢修人員的作業安全。

三、實際應用中的優異表現

1、工業與能源領域應用

湖北某儲能預制艙的應用案例更是展現了弧光保護裝置在新能源領域的重要作用。當某電池單元連接片松動產生電弧光故障時，系統瞬間捕捉信號并立即跳閘，切斷故障電池簇電路。故障只局限于單個電池單元，未造成電池堆熱失控或火災，避免了整組儲能柜報廢的重大損失。

2、電力系統基礎設施應用

在合肥某220KV變電站10KV供電系統的應用中，弧光保護裝置自改裝投運以來運行穩定，未發生一起弧光事故。南非某大型燃煤電廠的應用案例同樣令人印象深刻：在一次強雷擊引發劇烈弧光短路時，弧光保護裝置切斷故障回路，開關柜及周邊設備完好無損，有效防止了故障擴大。

3、交通運輸領域應用

內蒙古某鐵路牽引變項目的應用案例展現了弧光保護裝置在交通基礎設施中的關鍵作用。當挖掘機意外挖斷主供電電纜時，弧光傳感器在4毫秒內捕捉信號，雙判據在15毫秒內完成確認并跳閘，故障回路被徹底切斷。電纜燃燒范圍局限于斷裂處的終端頭，未蔓延至開關柜內部，母線及其他電氣元件均完好無損。

四、技術發展趨勢與市場前景

1、市場規模持續增長

弧光保護裝置市場呈現強勁增長態勢。2020-2025年期間，中國弧光故障保護行業市場規模從12.3億元增長至21.6億元，年均復合增長率達11.9%。預計2026年市場規模將突破24億元，保持10%以上的年均增速。中低壓開關柜應用占比高，達58%，顯示出巨大的市場需求。

2、技術成熟度和應用普及

隨著技術不斷成熟和成本優化，弧光保護裝置的應用范圍正在快速擴大。2020年中國弧光保護裝置年裝機量已突破12萬套，預計2026年將有超2000座35kV及以上變電站完成弧光保護改造。元器件國產化率已達60%左右，為產業發展提供了堅實基礎。

3、提升的安全效益

實際應用數據表明，加裝弧光保護裝置后，設備損毀率可下降76.4%，人員傷亡風險降低89.2%，用戶平均停電時間下降40%以上，設備維修成本降低30%-50%。這些安全和經濟效益推動了行業對弧光保護技術的認可和采用。

五、結語

饋線型弧光保護裝置作為現代配電系統安全防護的重要組成部分，以其超高速響應、精確識別、智能控制等技術優勢，為各行業的供電安全提供了可靠保障。隨著技術持續改進和應用經驗積累，這類裝置將在保障電力系統安全運行、降低事故損失、提升運維效率方面發揮更加重要的作用，成為構建安全可靠電力系統不可或缺的智能化裝備。
