電力系統按低壓、中壓、高壓三檔電壓等級，匯總弧光保護裝置與內部電弧主動抑制的核心標準體系含國際(IEC)、國家(GB/T)、行業(DL/T/NB/T)規范。

一、電壓等級界定

低壓：≤1000V AC/1500V DC

中壓：1kV~35kV

高壓：35kV以上（含66kV、110kV等）

核心區別：低壓側側重光學單判據快速抑制；中高壓側強調弧光+電流雙判據+設備耐受+系統聯動，防止誤動/拒動、控制電弧能量危害。

二、低壓開關柜標準：光學電弧主動抑制專用體系

（一）核心專用標準（光信號電弧抑制）

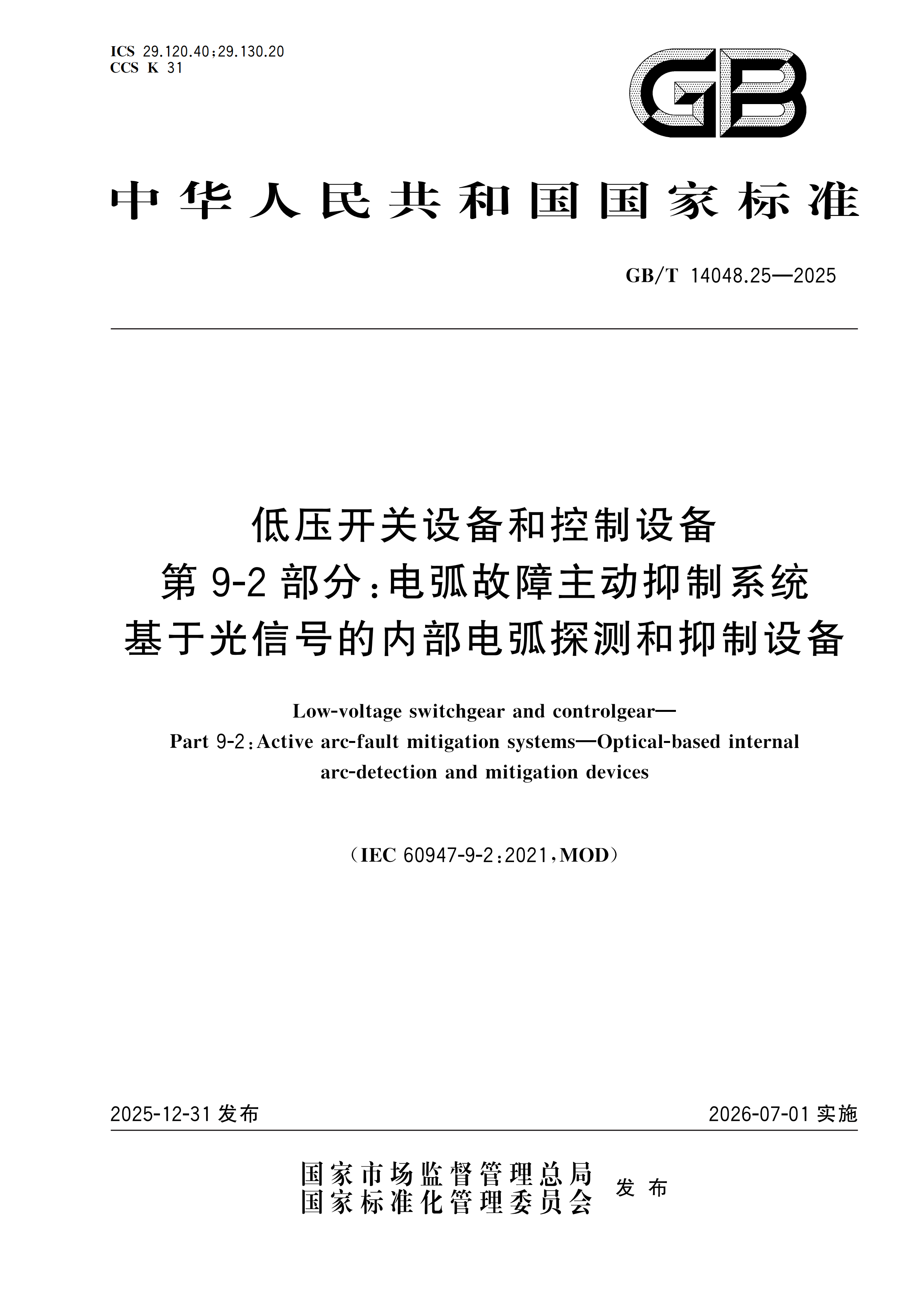

GB/T 14048.25-2025（等同 IEC 60947-9-2:2021）

1、全稱：低壓開關設備和控制設備第9-2 部分：電弧故障主動抑制系統 基于光信號的內部電弧探測和抑制設備。

2、適用：低壓開關柜內部電弧故障的光學探測+主動抑制系統 (IACD)。

3、核心要求：

（1）系統組成：光學探測單元、控制單元、抑制執行單元、輔助接口

（2）判據：單光判據為基礎（可加電氣輔助），檢測電弧光譜響應特性。

（3）響應時間：檢測+抑制總動作時間要求毫秒級（通常<10ms）

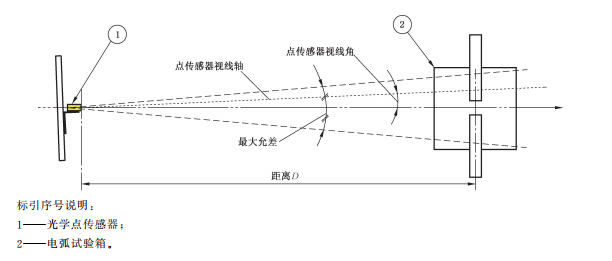

4、試驗：光學抗干擾、電弧故障模擬、EMC、耐久性等專項測試

實施時間：2026-07-01（2025-12-31 發布）

（二）內部電弧抑制系統集成標準

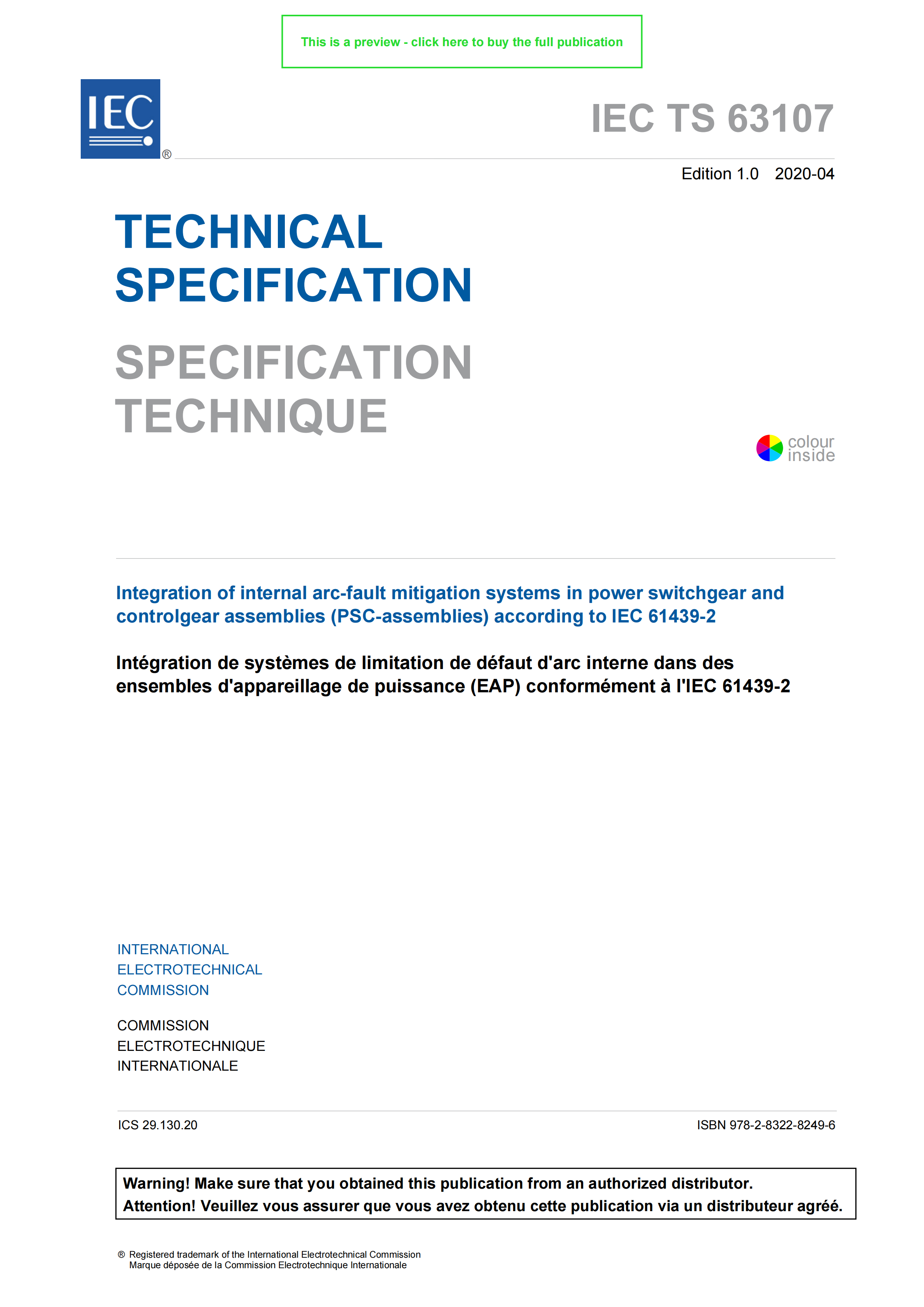

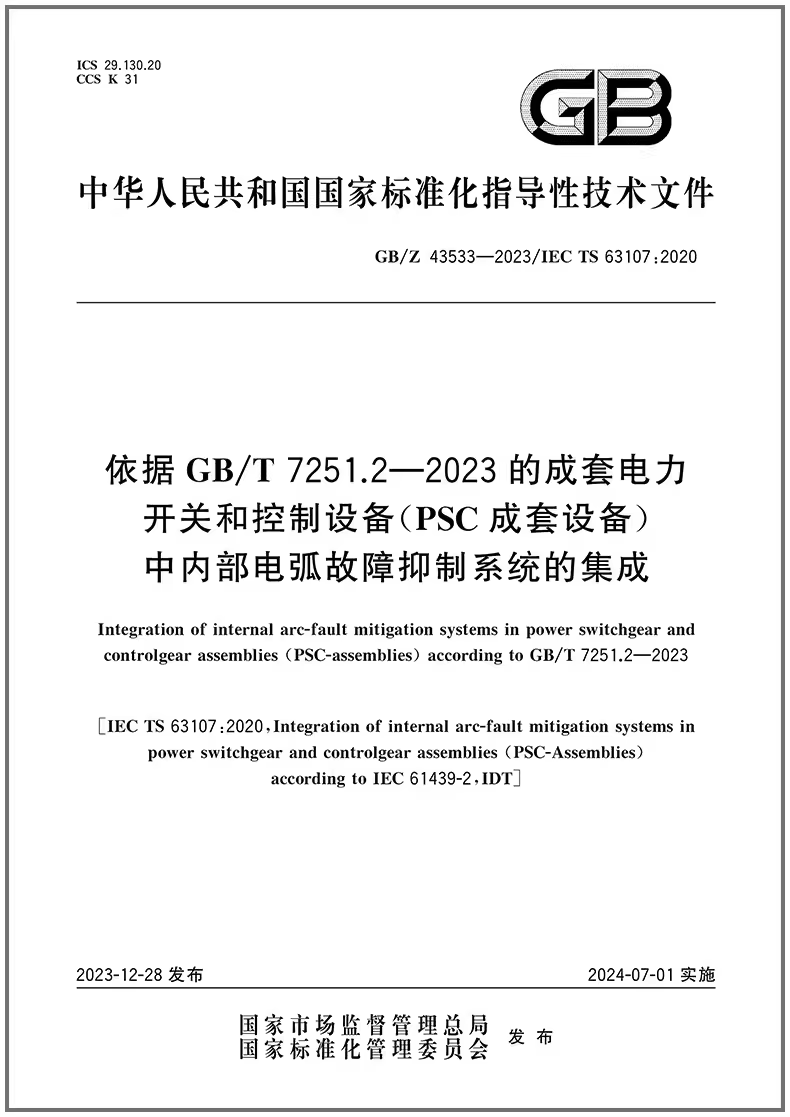

IEC TS 63107:2020 & GB/Z 43533-2023

1、全稱：低壓PSC成套設備中內部電弧故障抑制系統集成。

2、定位：補充GB/T 14048.25，規范抑制系統與開關柜的集成設計、安裝與測試。

3、核心：強調電弧能量控制、泄壓通道配合、抑制動作與開關設備聯動。

（三）配套通用標準

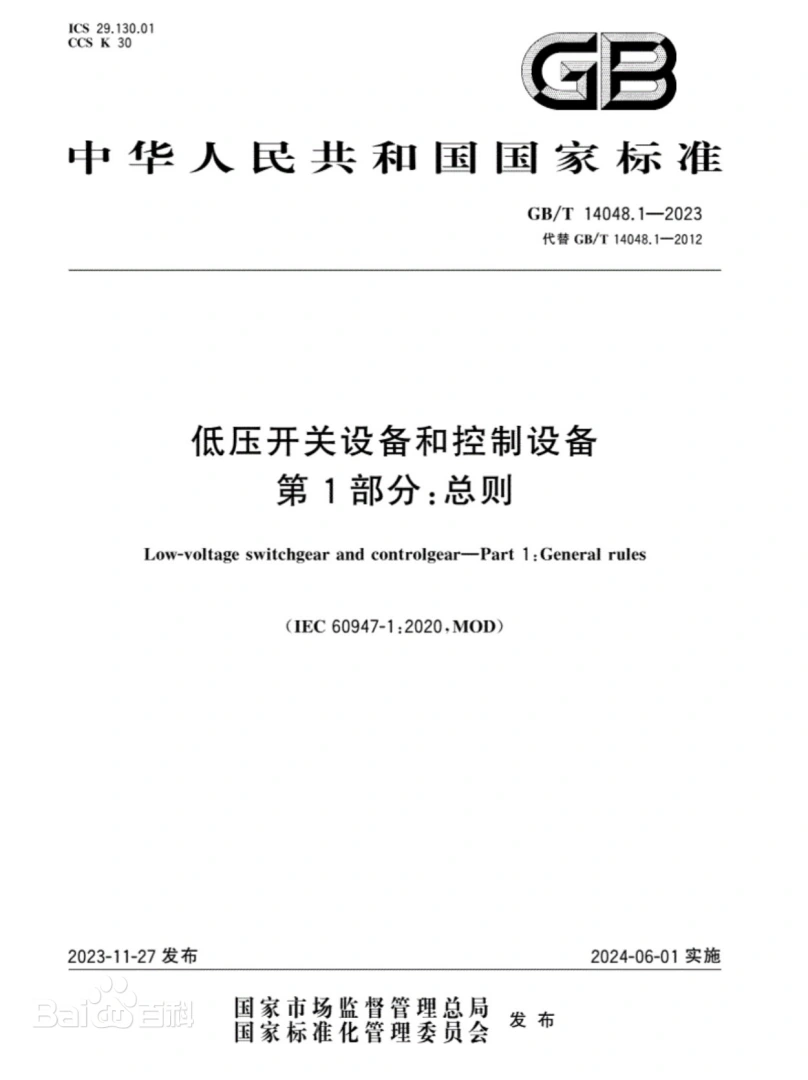

GB/T 14048.1：低壓開關設備和控制設備共用技術要求（基礎安全框架）

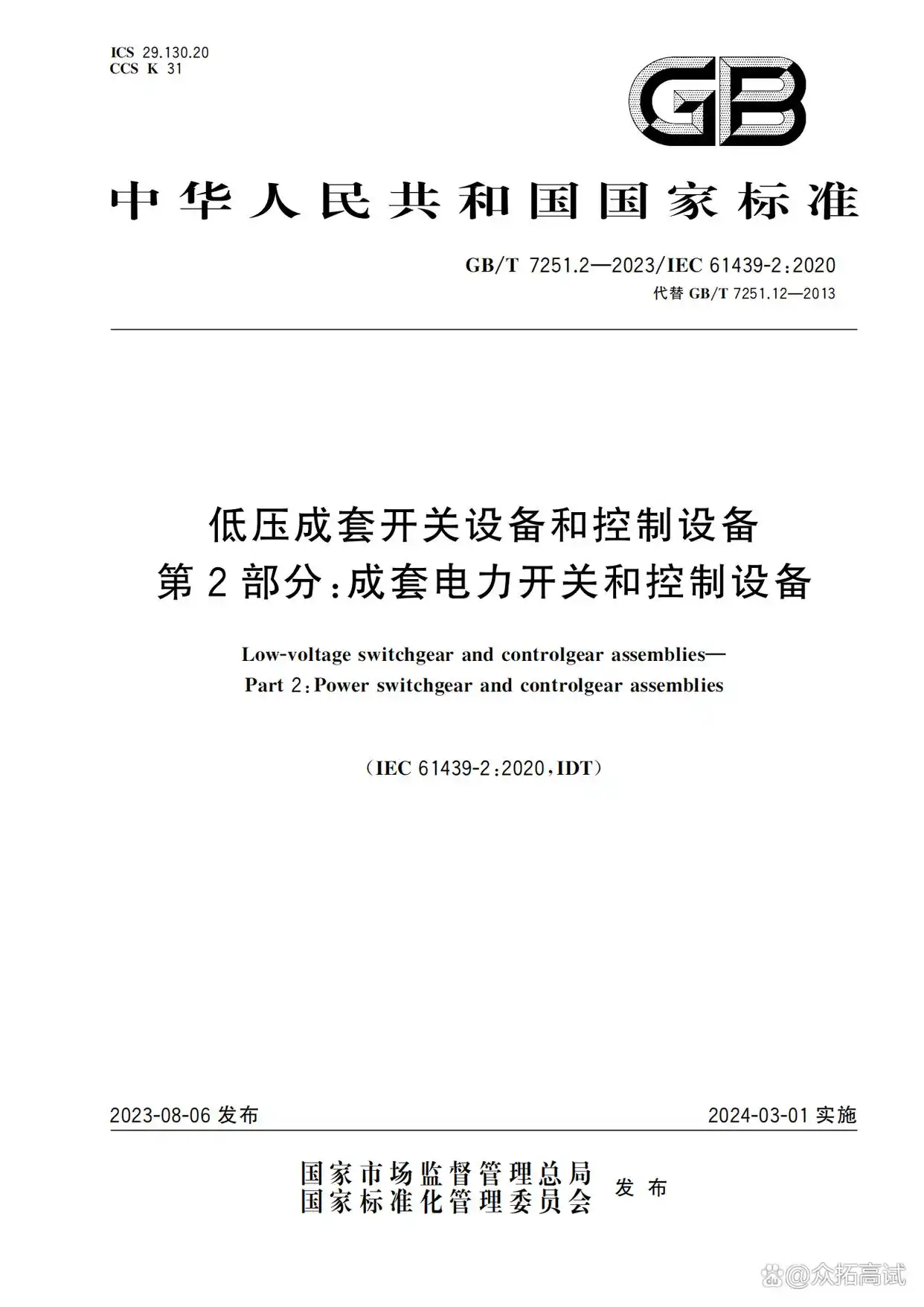

GB/T 7251.2：低壓成套開關設備和控制設備 第2部分（內部電弧試驗基礎）

三、中壓開關柜標準：設備耐受+雙判據保護并重體系

（一）設備級內部電弧防護基礎標準

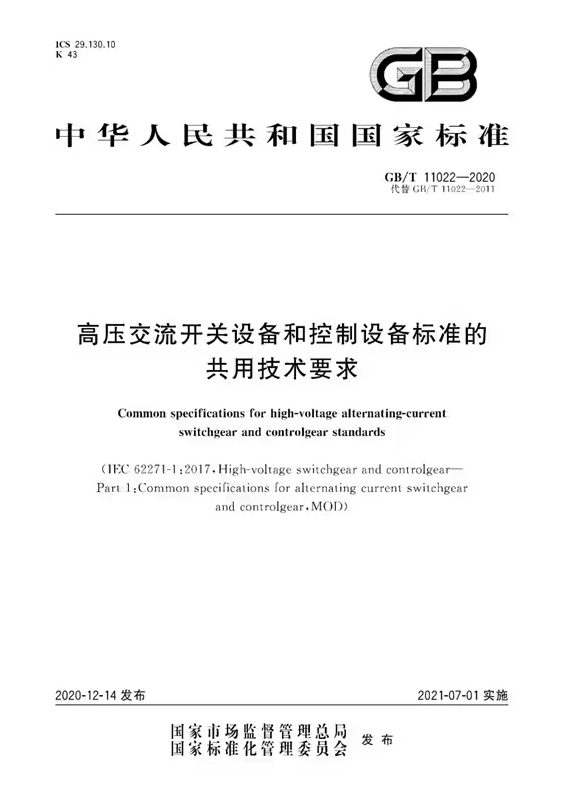

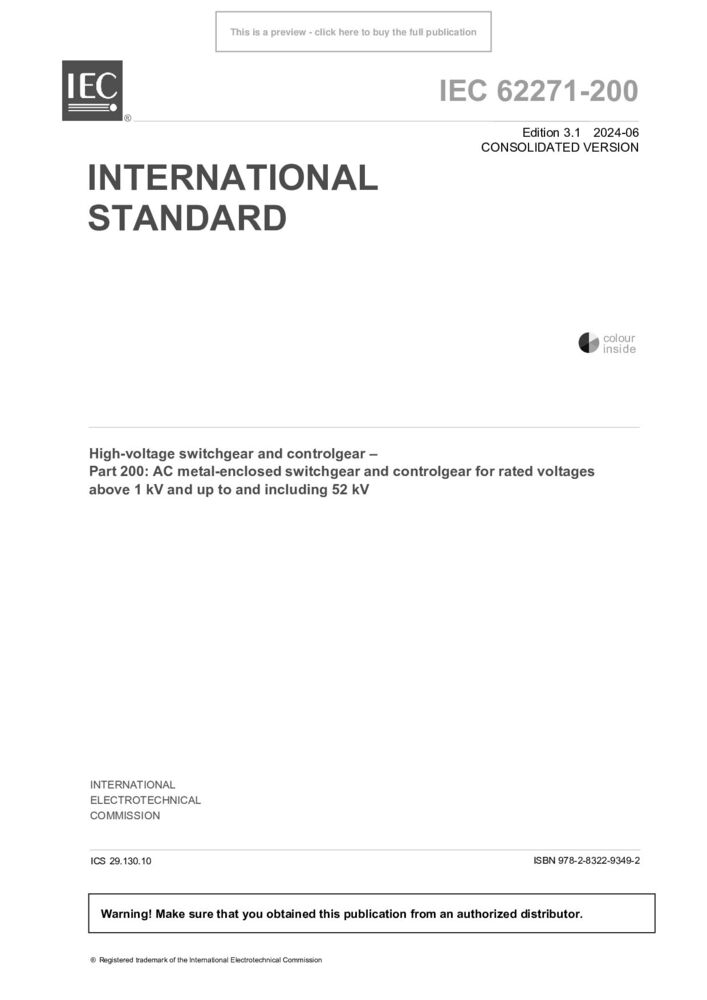

IEC 62271-200:2021 & GB/T 11022-2020

1、全稱：高壓開關設備和控制設備—交流金屬封閉開關設備和控制設備（1kV~52kV）/高壓開關設備共用技術要求。

2、核心：

1）定義內部電弧類別 (IAC)、人員防護等級、試驗條件。

（2）內部電弧試驗規范：電弧能量、持續時間、壓力控制、合格判據（門蓋不脫落、無危險碎片、接地有效等）。

（3）適用：中壓開關柜外殼、結構、絕緣的電弧耐受能力認證。

IEC 61641

1、全稱：額定電壓1kV以上交流金屬封閉開關設備內部燃弧試驗

2、定位：內部電弧故障專項試驗標準，作為IAC等級認證核心依據

（二）弧光保護裝置專用標準（核心）

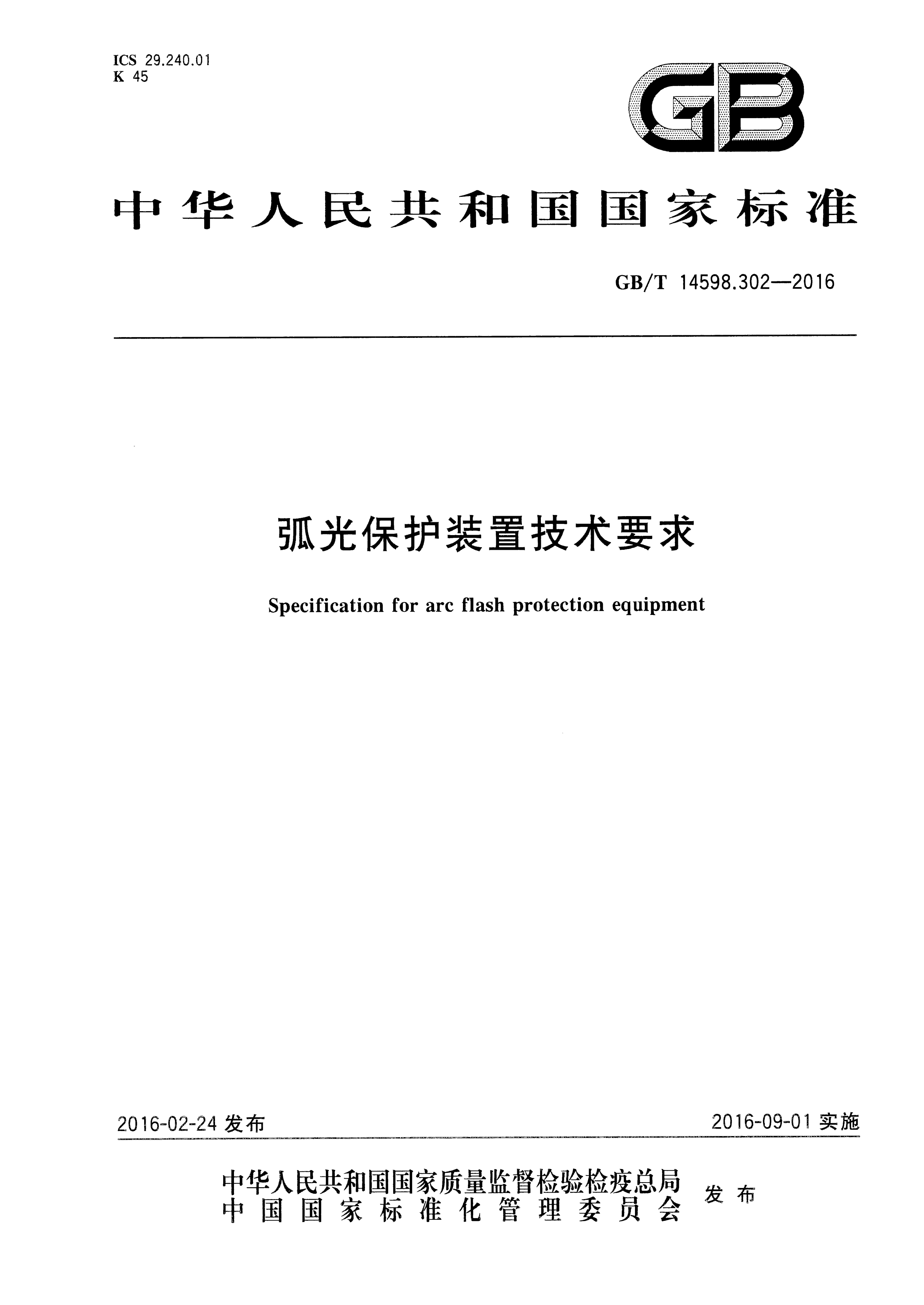

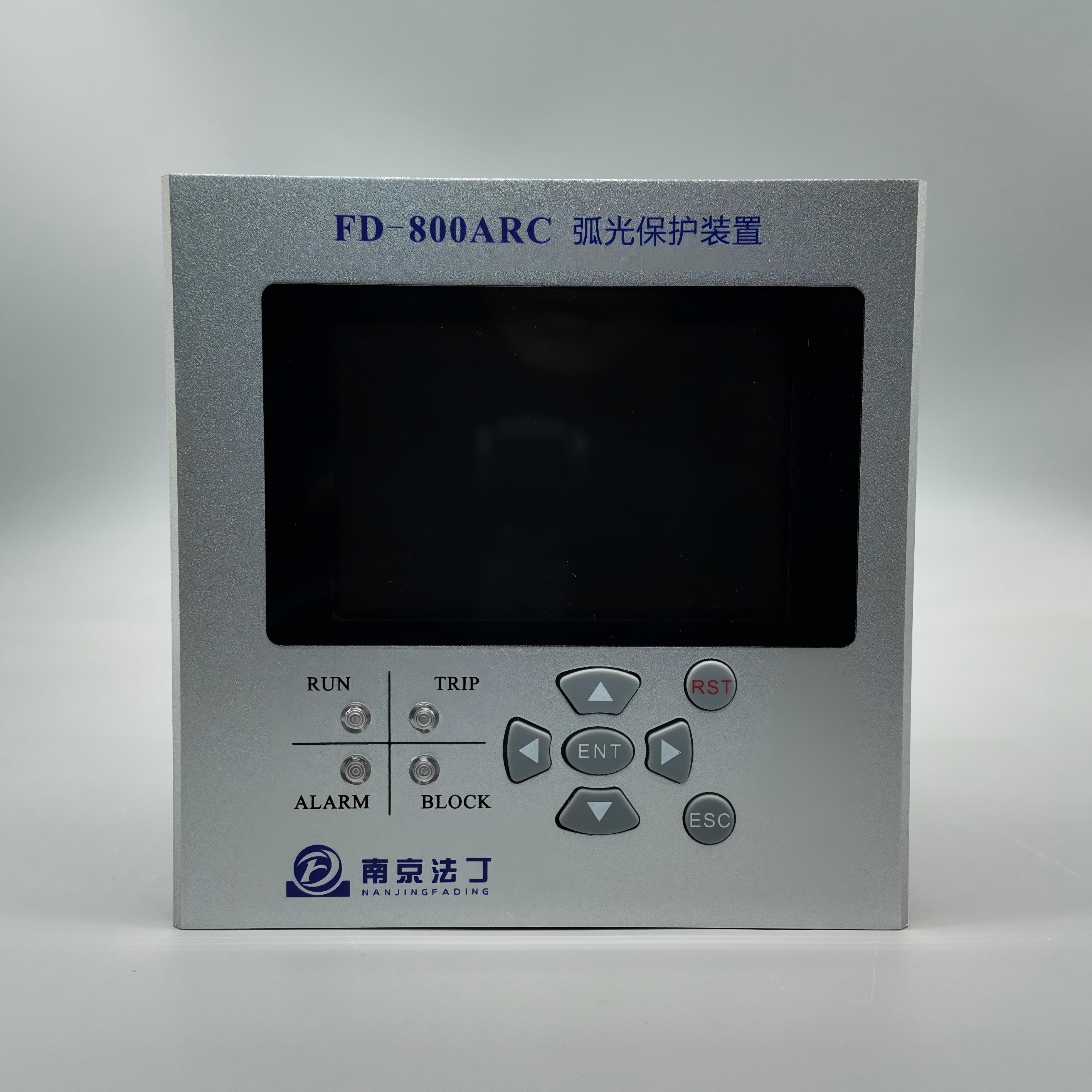

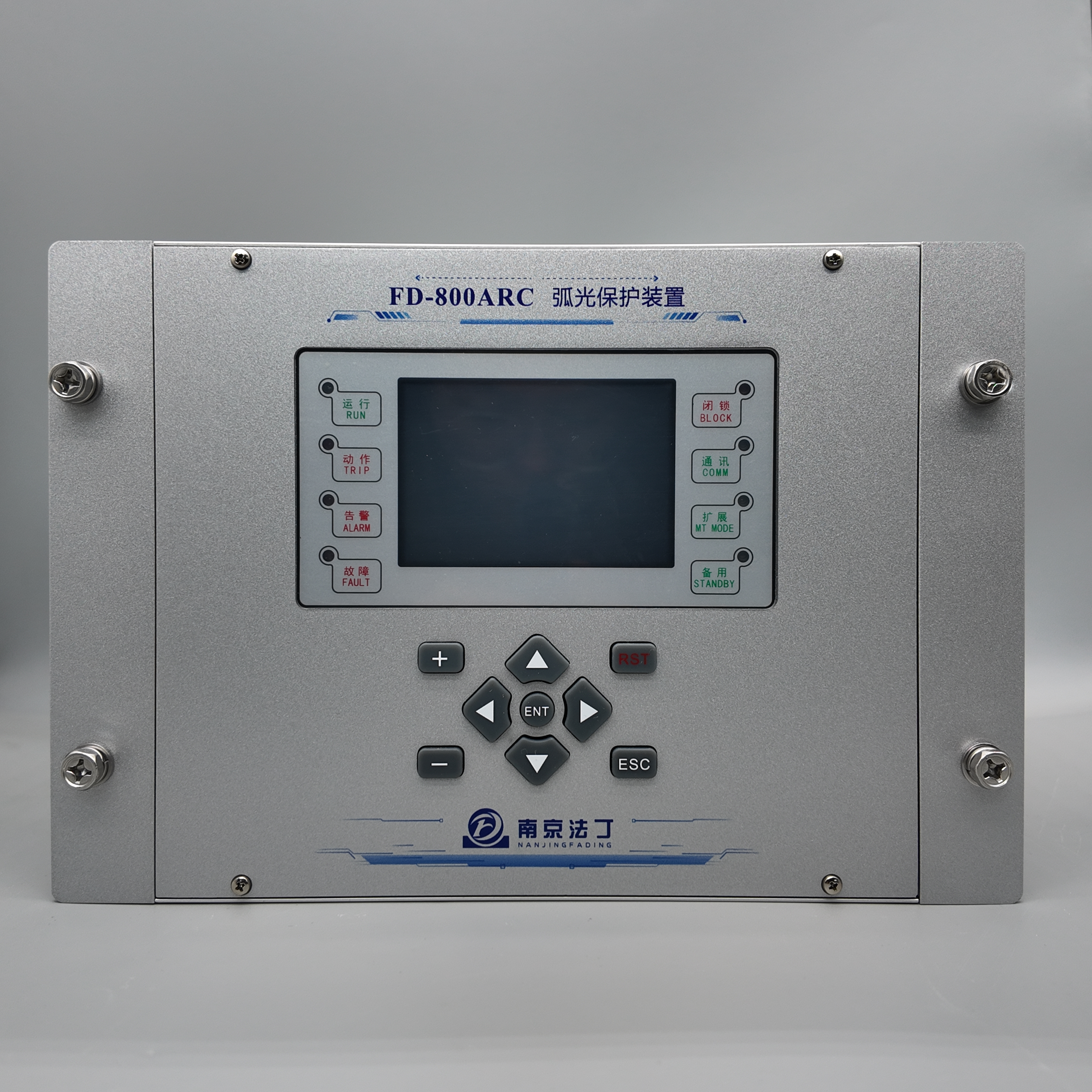

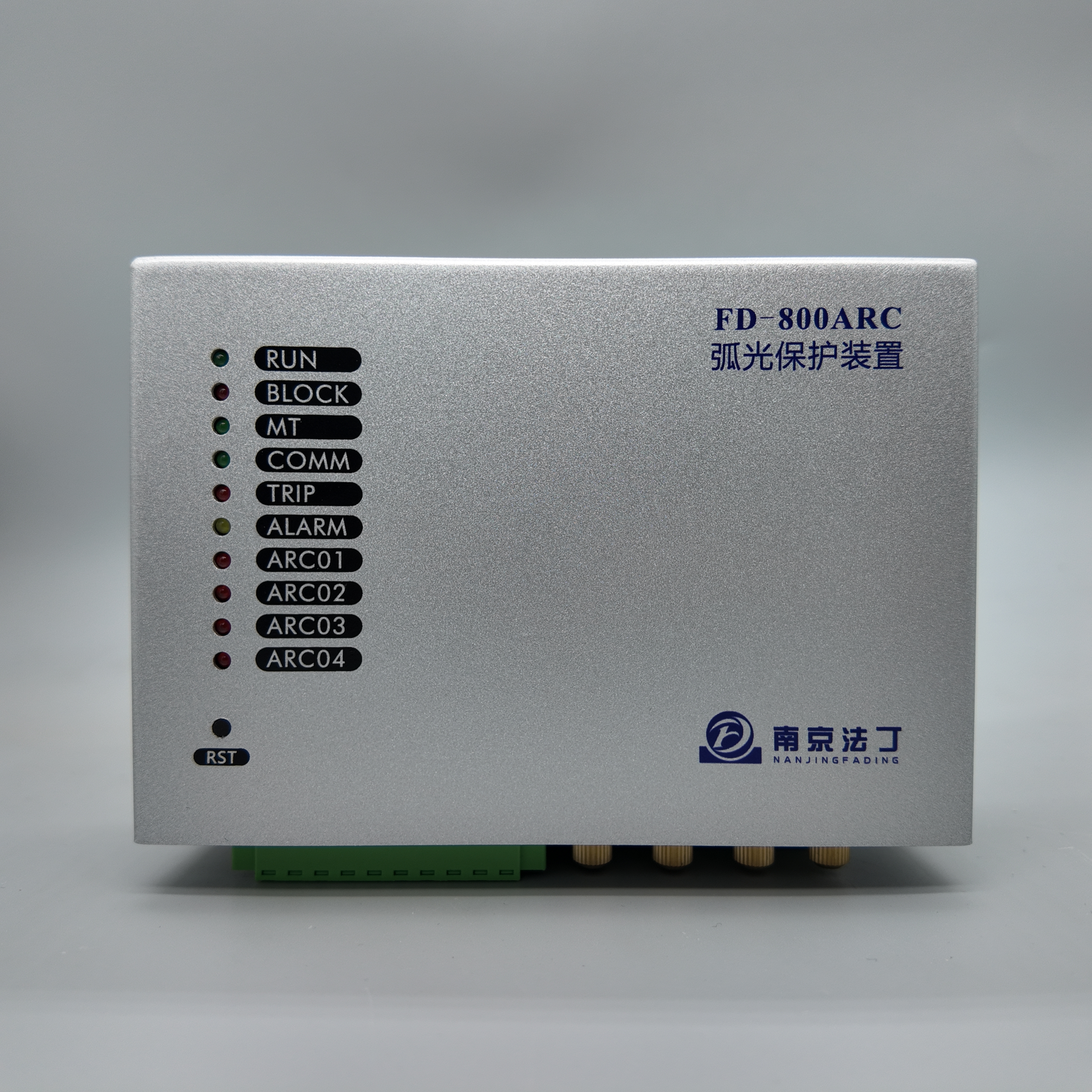

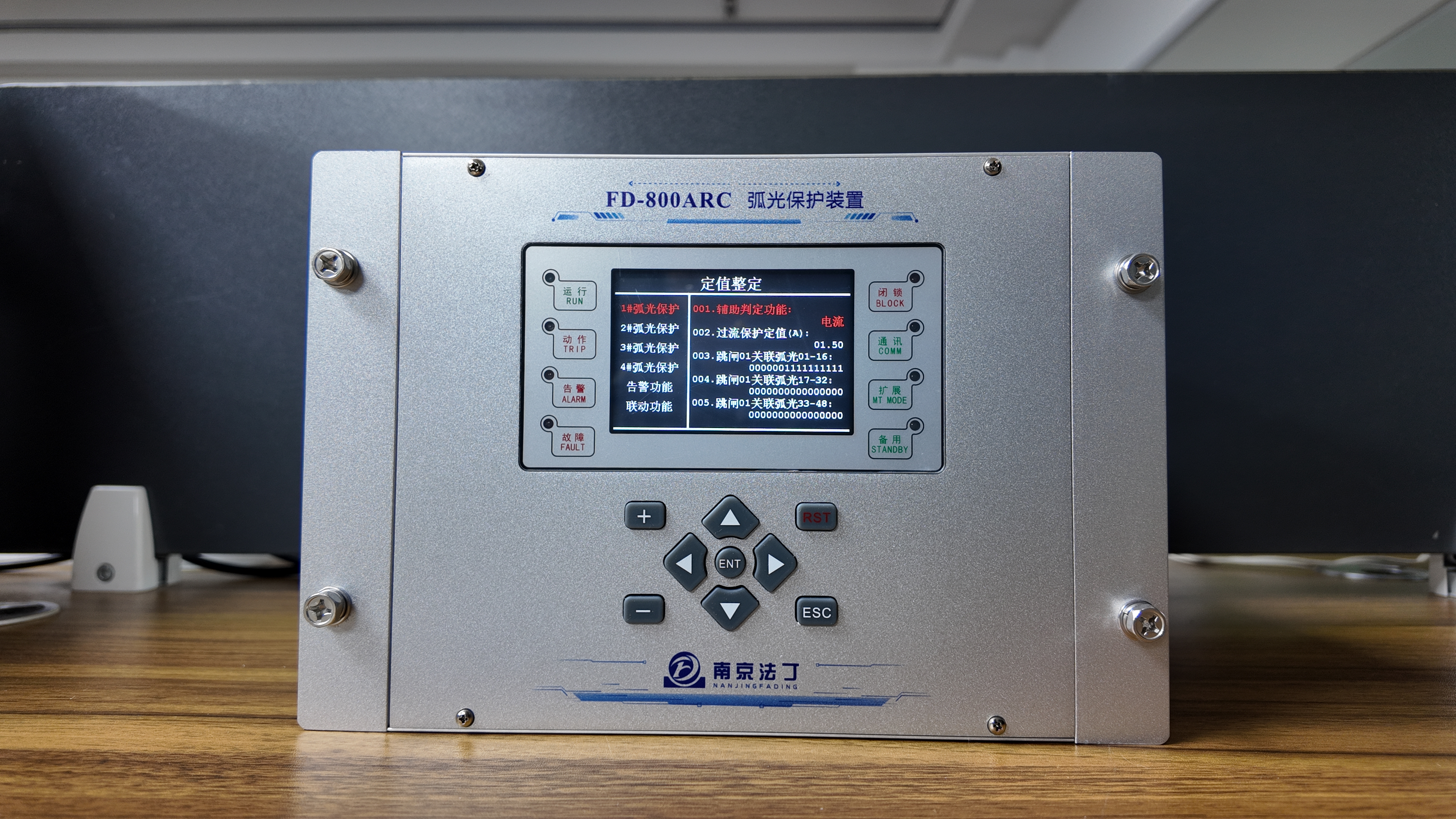

GB/T 14598.302-2016《弧光保護裝置技術要求》國家標準委

1、定義：以電弧光信號為主判據，電流信號為輔助判據，快速切除故障設備的保護裝置

2、核心：

（1）弧光傳感器：動作閾值1~10mW/cm2，誤差≤±20%

（2）電流判據：0.6I?~6I?，誤差≤±5%或±0.04I?

（3）響應時間：光判據≤10ms，雙判據≤20ms

（4）抗干擾：抗環境光、操作電弧、電磁噪聲干擾

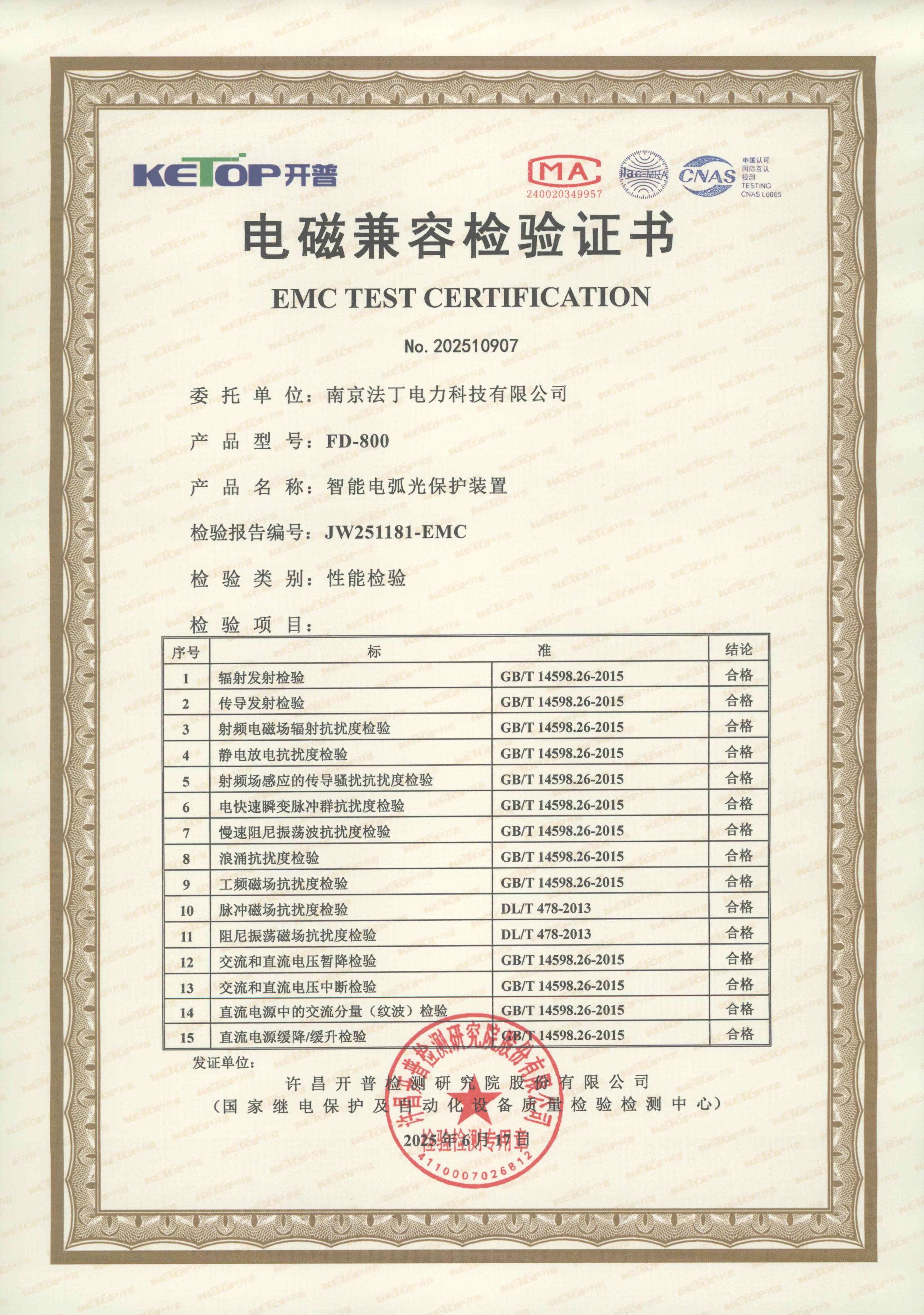

（5）試驗方法：弧光檢測、動作特性、EMC、環境適應性等

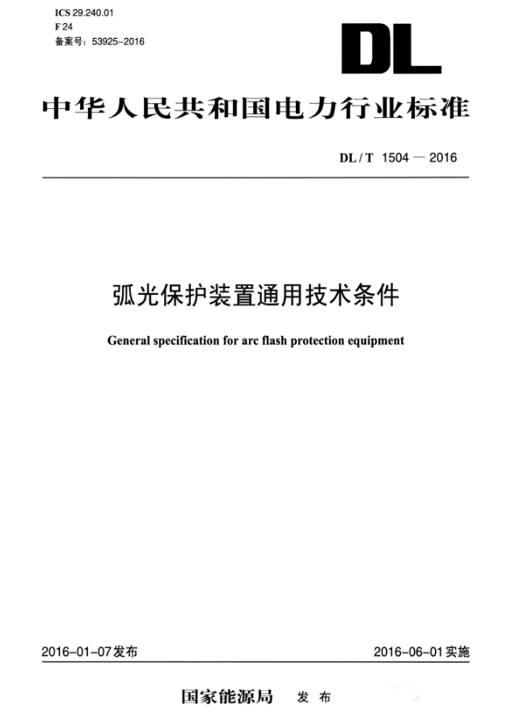

DL/T 1504-2016《弧光保護裝置通用技術條件》

1、發布/實施：2016-01-07/2016-06-01（電力行業核心依據）

2、核心：補充GB/T 14598.302，細化

（1）裝置結構、功能配置、絕緣性能、電磁兼容

（2）檢驗規則、標志、包裝、運輸、貯存

（3）電力系統工程應用的選型、安裝、調試要求

（三）應用選型標準

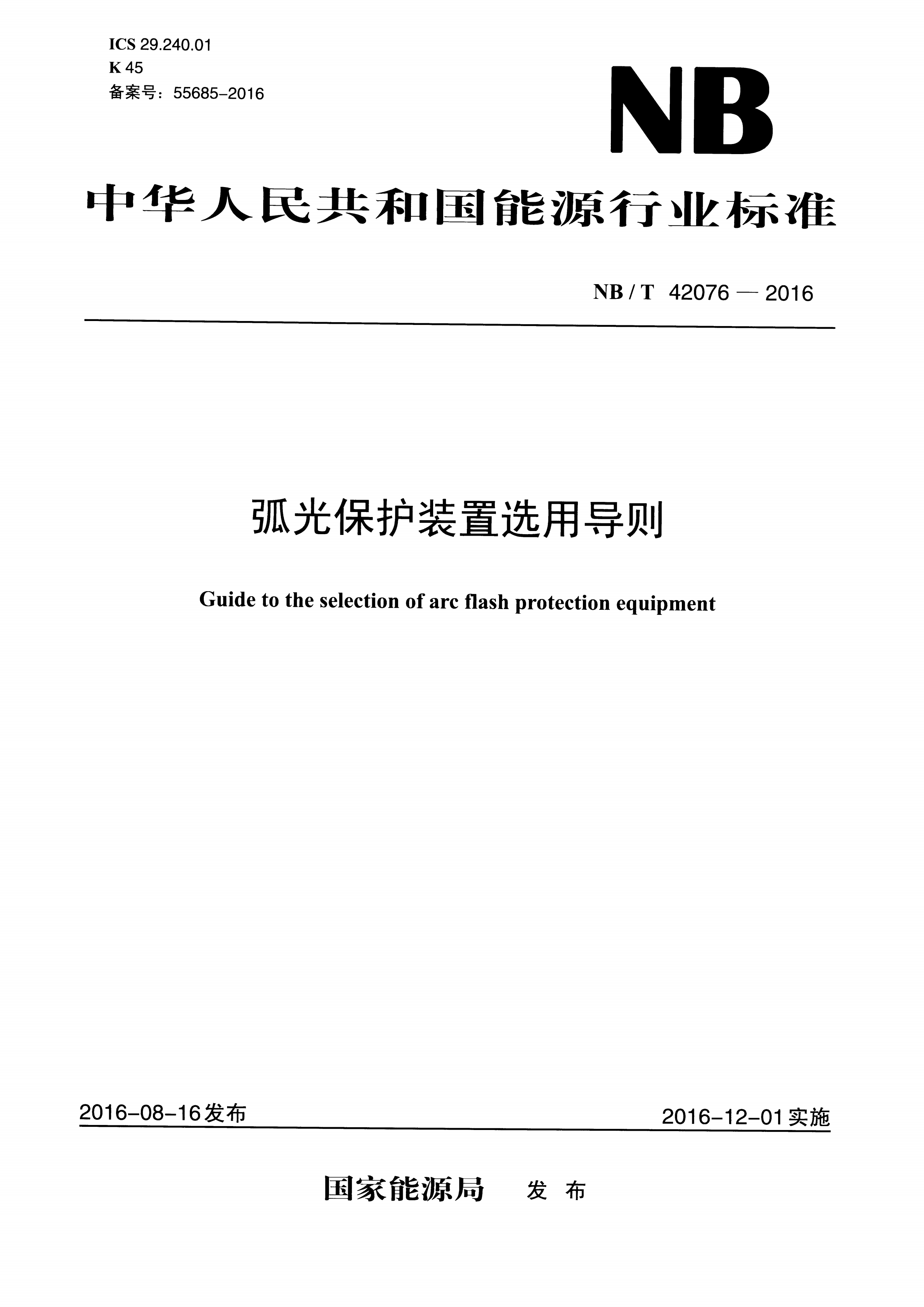

NB/T 42076-2016《弧光保護裝置選用導則》

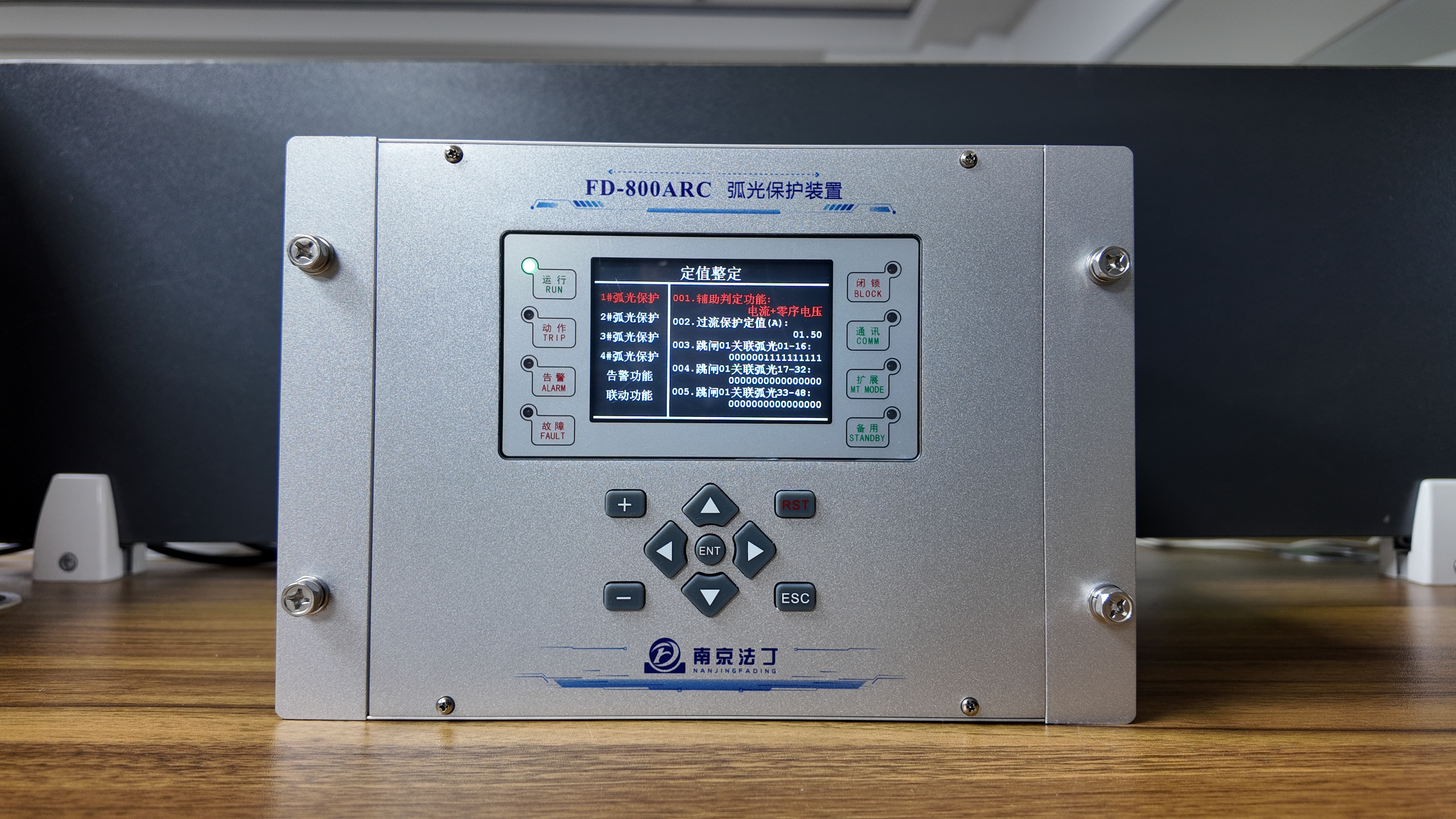

定位：指導工程中弧光保護裝置的電壓適配、判據選擇、傳感器布置、定值整定

四、高壓開關柜標準：設備強耐受+系統級協同保護體系

高壓側無獨立弧光保護專用標準，核心延伸中壓體系，疊加以下要點：

1、沿用IEC 62271-200/GB/T 11022、IEC 61641的高能量電弧耐受要求

2、強制光+電雙判據（弧光突變+電流突變量/過流/差動），杜絕單判據誤動

3、抑制策略：優先快速跳開斷路器（配合限流/滅弧），強調開關設備與保護裝置毫秒級聯動（通常<40ms）

4、系統集成：要求弧光保護與母線保護、斷路器控制回路深度協同，確保故障隔離范圍最小化

五、核心標準對比與關鍵差異（快速查閱）

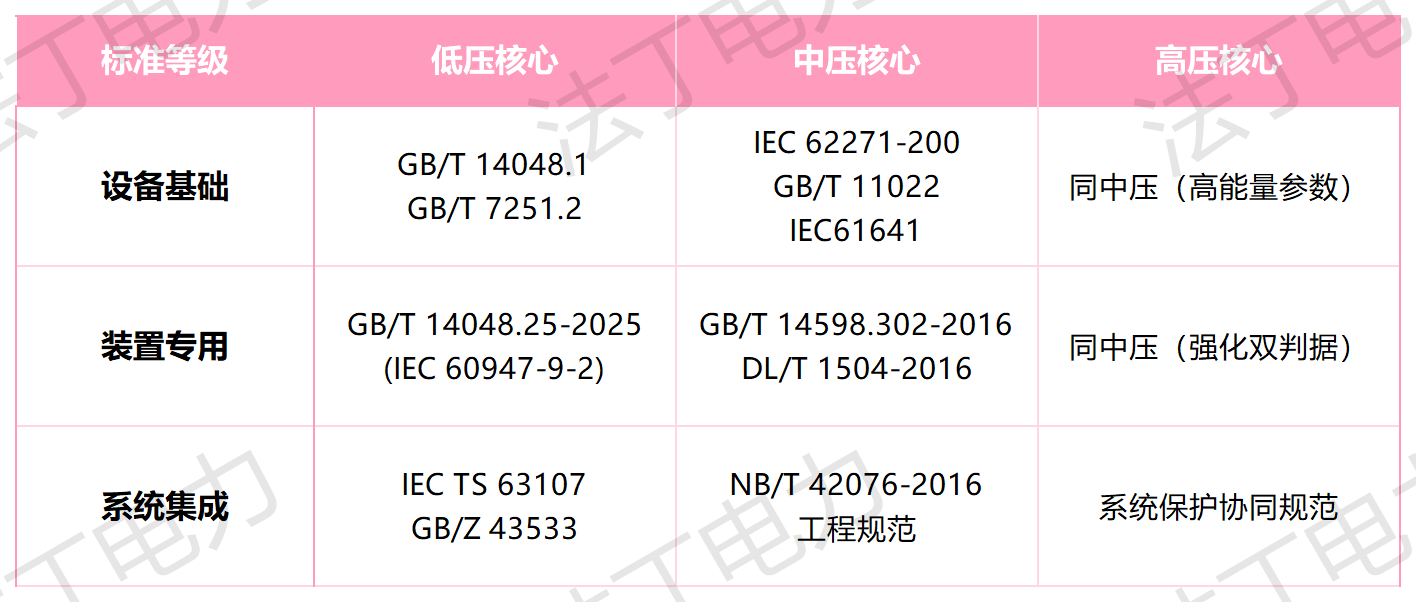

（一） 核心標準適用邊界對比

（二） 高低壓弧光保護關鍵技術差異

1、判據設計：

（1）低壓：允許單光判據（需強化抗干擾）；雙判據可選

（2）中高壓：強制光+電雙判據，防止誤動（正常操作弧、環境光干擾）

2、抑制方式：

（1）低壓：快速短路接地、絕緣隔離、限流元件觸發（毫秒級切斷）

（2）中高壓：快速跳開斷路器（主）+限流/滅弧配合（側重切除電源、控制能量蔓延）

3、保護目標：

（1）低壓：優先設備保護、減小電弧損傷

（2）中高壓：優先人員安全+設備保護，強調外殼耐受、泄壓通道、防燃爆

4、響應時間：

（1）低壓：總動作時間<10ms（光學探測<1ms）

（2）中高壓：光判據<10ms，雙判據+斷路器動作<40ms（受斷路器固有分閘時間限制）

六、工程應用核心要點（標準落地指南）

（一）低壓場景（以GB/T 14048.25-2025為主）

1、優先選用光信號主動抑制系統 (IACD)

2、傳感器選型：點式光纖/弧光探頭，布置覆蓋母線、斷路器、電纜室關鍵區域

3、抑制單元：快速接觸器/限流開關，確保電弧能量釋放前切斷

4、抗干擾：傳感器加濾光片，控制單元設信號延時與邏輯閉鎖

（二）中高壓場景（以GB/T 14598.302+DL/T 1504為主）

1、必選弧光+電流雙判據（弧光檢測覆蓋各隔室，電流取母線/饋線CT）

2、動作邏輯：光信號觸發+電流突變量/過流確認→快速出口（跳斷路器）

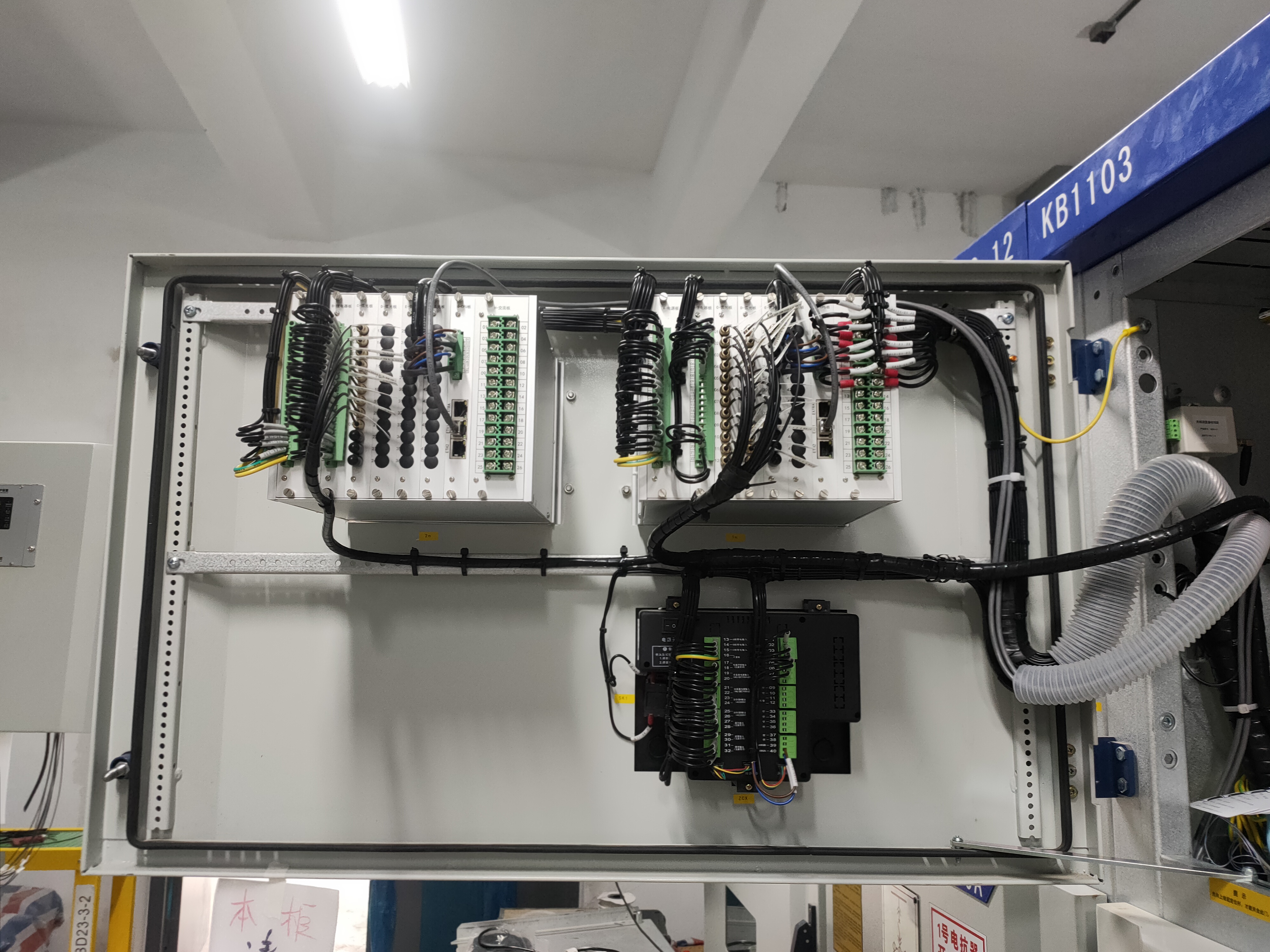

3、傳感器布置：按隔室分區，避免盲區；光纖連接，防電磁干擾

4、設備配套：開關柜須通過IAC等級試驗（如10kA/1s），配泄壓通道

七、弧光保護裝置核心參數清單（按電壓等級）

（一）、低壓開關柜（≤1000V AC/1500V DC）

1、核心判據

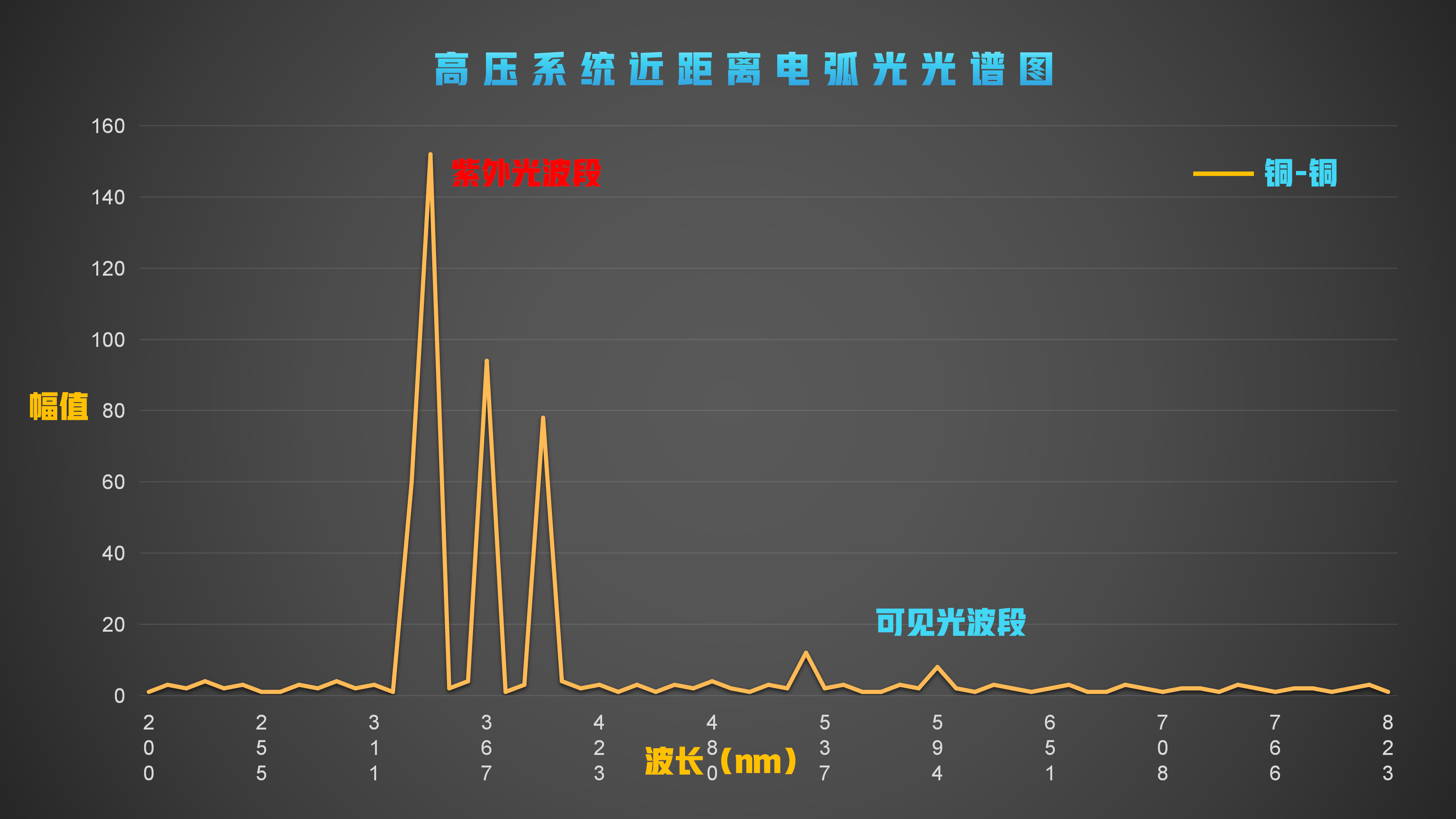

（1）主判據：光學單判據（電弧光強突變，光譜響應200-1100nm）

（2）輔助判據：可選電流突變量/過流（0.5I?~5I?），提升抗干擾性

（3）邏輯要求：光信號觸發+可選電流閉鎖，無延時或≤1ms短延時

2、 響應時間

（1）光學檢測時間：≤1ms

（2）總動作時間（檢測+抑制）：≤10ms（核心指標，符合GB/T 14048.25-2025）

（3）抑制執行時間：≤5ms（快速接觸器/限流開關動作）

3、傳感器參數

（1）類型：點式弧光探頭、光纖傳感器（多模/單?？蛇x）

（2）靈敏度：動作閾值1-8mW/cm2，誤差≤±15%

（3）安裝：覆蓋母線室、斷路器室、電纜室，盲區≤5%

（4）抗干擾：濾除環境光（日光燈/ LED）、設備操作弧光干擾

4、抑制方式

（1）主動短路接地：快速接觸器（額定電流≥開關柜最大短路電流）

（2）絕緣隔離：機械絕緣隔板（插入時間≤3ms）

（3）限流抑制：專用限流元件（限制電弧電流≤50% 額定值）

5、試驗要點（GB/T 14048.25-2025）

（1）電弧故障模擬：0.5-10kA短路電弧，驗證抑制有效性

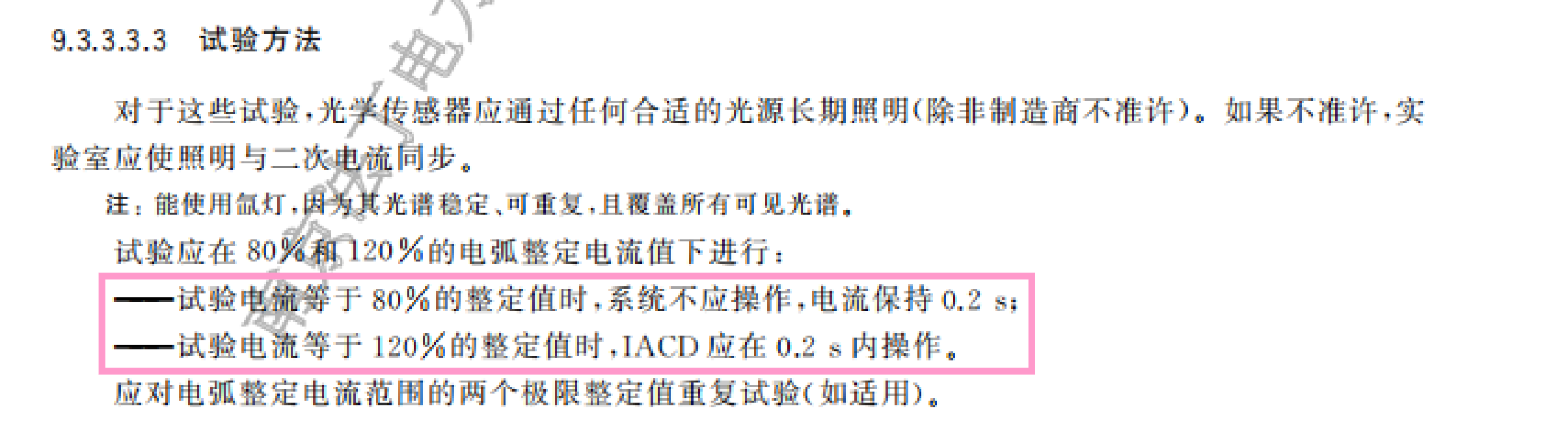

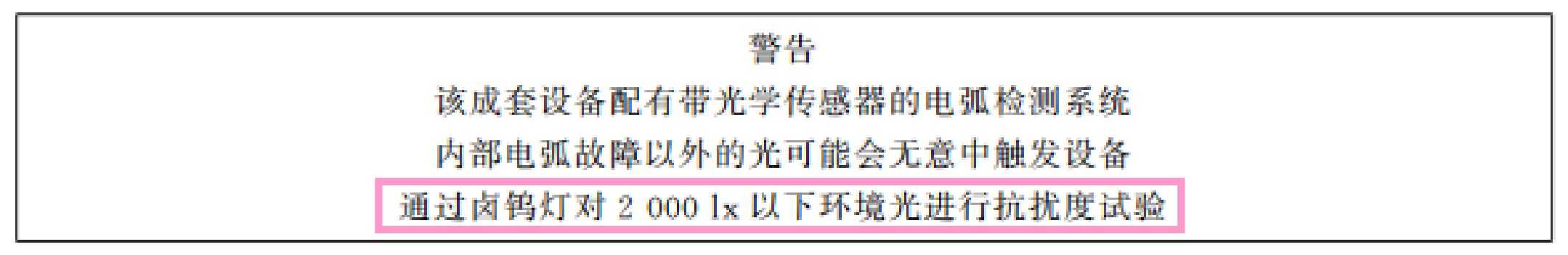

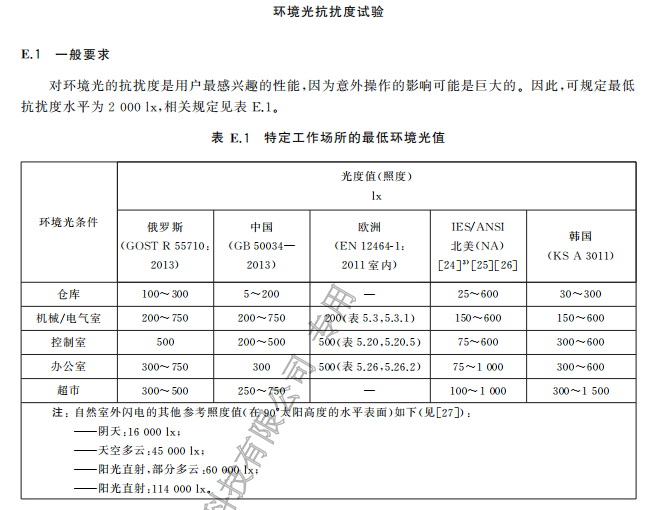

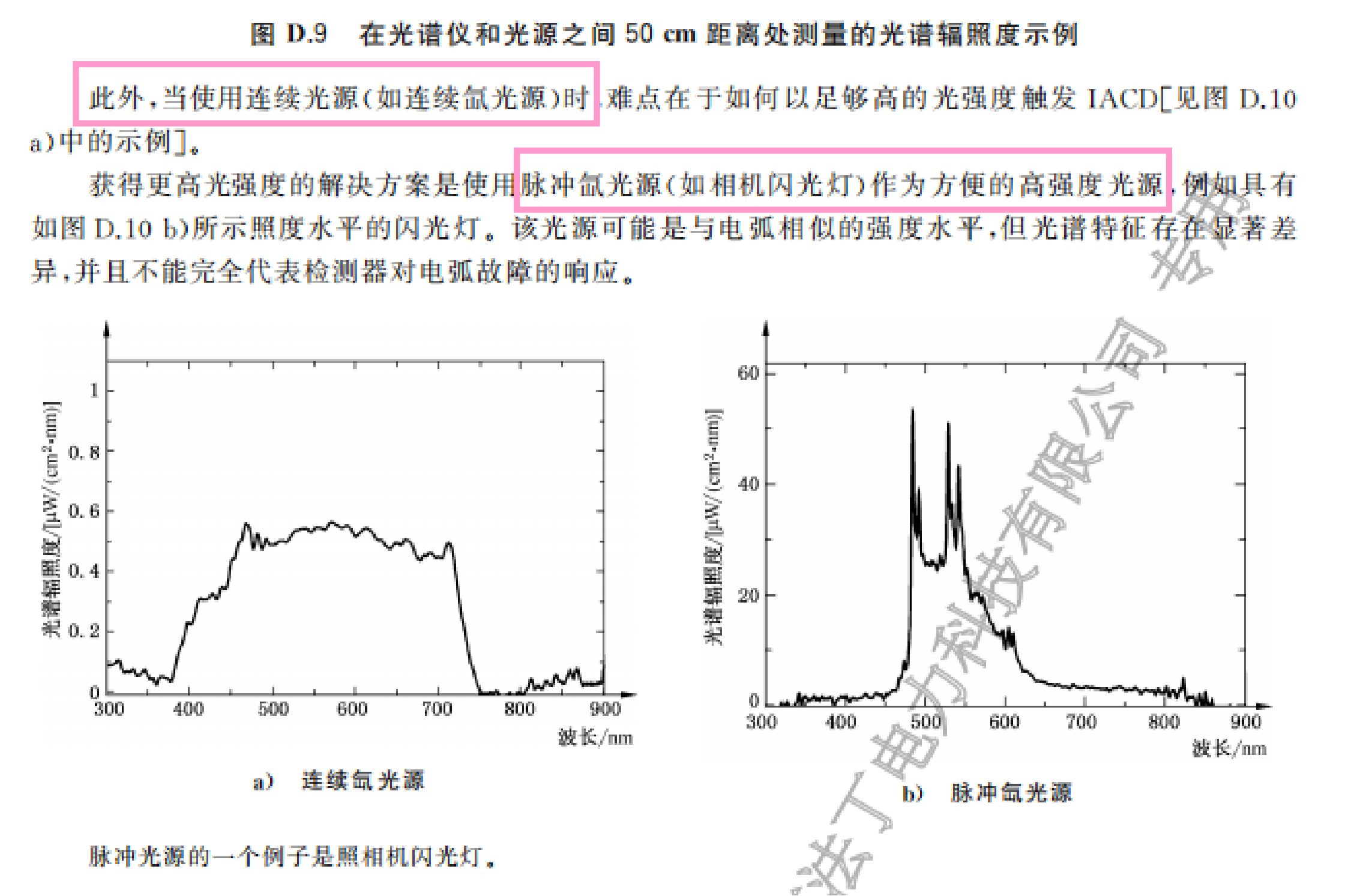

（2）光學抗干擾：2000lx強光照射，無誤動，10000lx，不拒動。

（3）EMC測試：符合GB/T 14048.1電磁兼容要求

（4）耐久性：連續動作1000次，性能無衰減

6、選型要點

（1）優先選“光學探測+主動抑制”一體化系統

（2）抑制單元額定短路耐受能力≥開關柜預期短路電流

（3）傳感器帶自檢功能，故障時實時告警

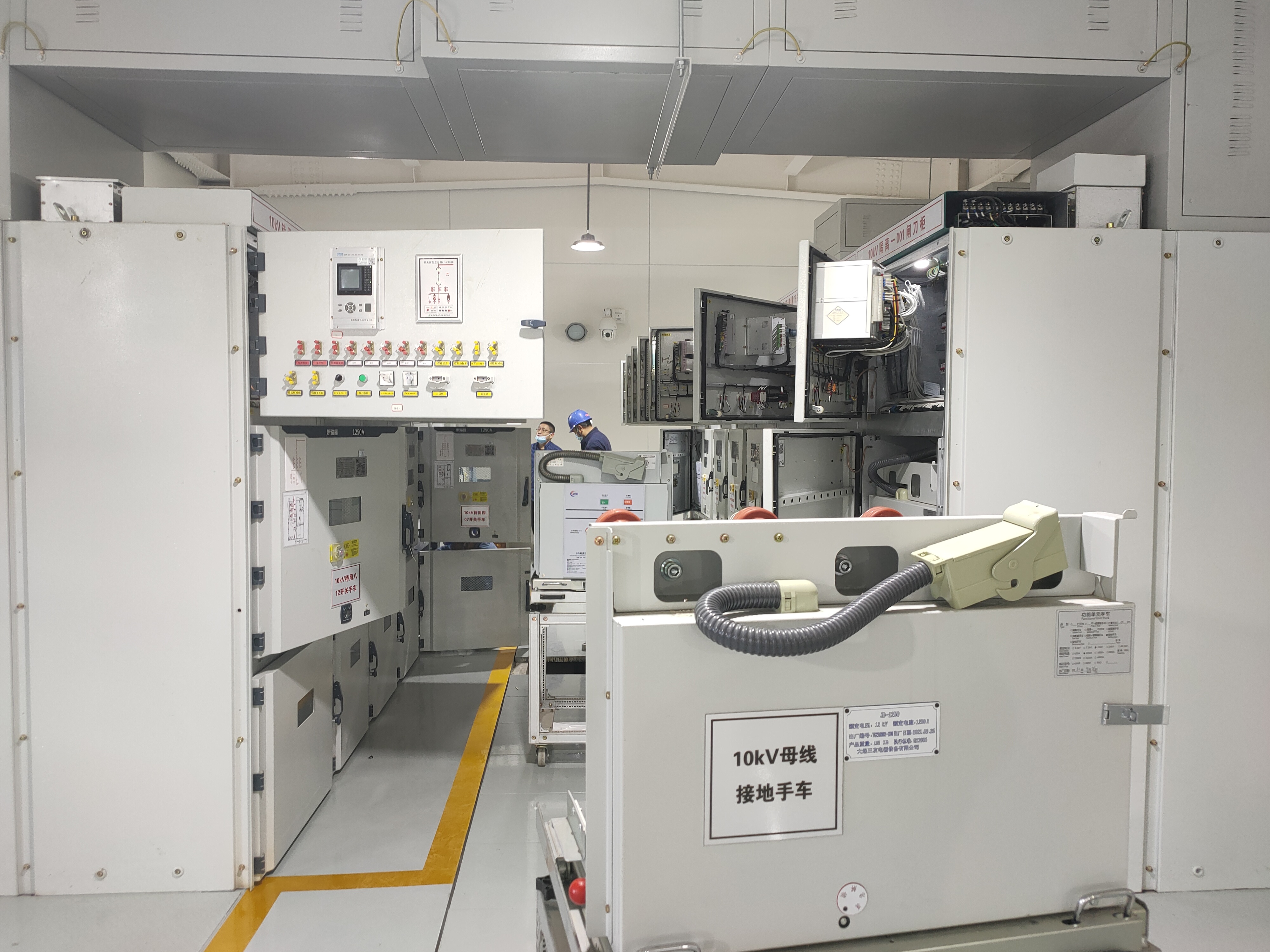

（二）中壓開關柜（1kV~35kV）

1、核心判據

（1）主判據：弧光+電流雙判據（強制要求，GB/T 14598.302-2016）

（2）光判據：電弧光強突變，閾值 1-10mW/cm2

（3）電判據：電流突變量（ΔI≥0.3I?）或過流（0.6I?~6I?），誤差≤±5%

（4）邏輯要求：光信號觸發+電流確認，雙重閉鎖防誤動

2、 響應時間

（1）光判據檢測時間：≤10ms

（2）雙判據總動作時間：≤20ms（不含斷路器分閘時間）

（3）含斷路器分閘總時間：≤40ms（典型值，匹配斷路器固有分閘時間）

3、傳感器參數

（1）類型：光纖傳感器、點式弧光探頭，要求使用光信號弧光傳感器

（2）靈敏度：動作閾值2-10mW/cm2，溫度漂移≤±10%（-20℃~+70℃）

（3）安裝：按隔室分區（母線室/手車室/電纜室），每室1-2個傳感器

4、抑制方式

（1）主抑制：跳開進線/母聯斷路器（核心，快速切除電源）

（2）輔助抑制：配合限流電抗器、滅弧室，降低電弧能量

（3）聯動要求：與斷路器控制回路直連，無中間繼電器延時

5、試驗要點（GB/T 14598.302-2016/DL/T 1504-2016）

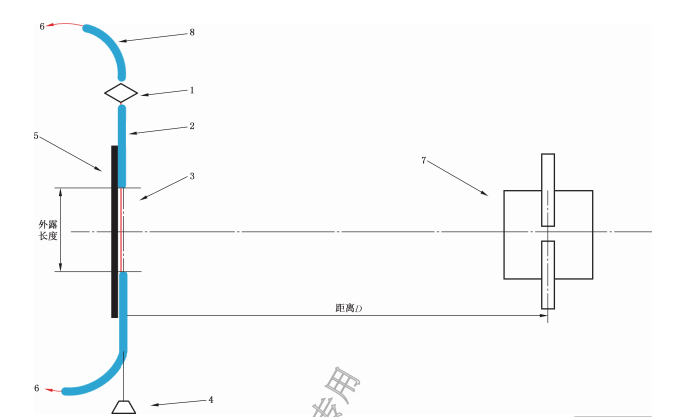

（1）弧光檢測試驗：模擬不同能量電弧，驗證動作準確性

（2）電流閉鎖試驗：僅電流動作不觸發，僅光動作不觸發，雙信號才觸發

（3）環境試驗：-40℃~+85℃溫濕度、振動沖擊，性能穩定

（4）IAC 配套：開關柜需通過 IEC 61641內部燃弧試驗（如IAC AFLR等級）

6、選型要點

（1）必選雙判據裝置，拒絕單光判據產品

（2）傳感器光纖需阻燃、耐油，適配中壓柜絕緣要求

（3）裝置帶故障錄波功能，記錄電弧發生時間、位置、電流值

（二）高壓開關柜（35kV 以上，66kV/110kV等）

1、核心判據

（1）主判據：弧光+電流+電壓三判據（強化版雙判據，系統級協同）

（2）光判據：電弧光強突變，閾值3-12mW/cm2

（3）電判據：電流突變量+零序電壓監測

（4）邏輯要求：三重閉鎖，杜絕任何誤動可能

2、響應時間

（1）光判據檢測時間：≤8ms

（2）三判據總動作時間：≤25ms（不含斷路器分閘時間）

（3）含斷路器分閘總時間：≤50ms（適配高壓斷路器分閘特性）

3、傳感器參數

（1）類型：光纖傳感器、點式弧光探頭，要求使用光信號弧光傳感器

（2）靈敏度：動作閾值4-12mW/cm2，絕緣等級≥10kV/mm

（3）安裝：覆蓋母線、斷路器斷口、電纜接頭，全區域無盲區

（4）防護：傳感器IP65防護等級，耐污穢、耐凝露

4、抑制方式

（1）主抑制：跳開高壓斷路器（進線/母聯/分段），配合重合閘閉鎖

（2）輔助抑制：啟動滅弧裝置、快速接地開關，限制電弧蔓延

（3）系統聯動：與母線保護、失靈保護協同，最小化故障隔離范圍

5、試驗要點（沿用中壓標準+高壓強化）

（1）高能量電弧試驗：模擬20-50kA短路電弧，驗證抑制可靠性

（2）強電磁干擾試驗：符合高壓開關設備EMC標準（GB/T 11022）

（3）絕緣試驗：工頻耐壓≥42kV（1min），沖擊耐壓≥95kV

（4）耐久性：機械壽命≥10000次，電氣壽命≥5000次
