瀏覽器自帶分享功能也很好用哦~FD-800ARC-A4弧光保護裝置是一款多功能的弧光保護裝置，普遍應用于電力、 水利、交通、工業、礦產、新能源、艦船、鐵路等行業。實現輸配電系統的弧光保護和自動控制功能。弧光保護裝置適配單體開關柜、箱變變壓器、儲能預制艙、風電風機、等多種應用場景，弧光傳感器水平覆蓋角度超過180°，全區域無死角。在保證高靈敏度的同時，裝置具有強大的抗電磁干擾能力。
產品特點
裝置具備弧光告警、弧光跳閘、延時（斷路器失靈）保護等功能。
裝置具有完善的系統自檢功能，具備弧光傳感器鏈路自檢功能。
繼電器出口輸出時間＜3ms，弧光跳閘動作時間＜8ms。
裝置具備485通訊接口支持Modbus規約。
裝置具備弧光閉鎖功能，可通過外部開關或壓板實現閉鎖及檢修壓板功能。
裝置具備事件記錄功能，可實時記錄動作事件、告警事件、遙信變位。
裝置支持多種弧光傳感器接入，弧光動作門檻值可調。
裝置具備語言切換功能，支持中文、英語、俄語自由切換。
裝置參數
工作電源(Working power) | |
裝置電源 | AC/DC 85-265V |
Power supply | AC/DC 85-265V |
采樣電流(Current) | |
額定電流輸入 | 5A或1A，頻率50/60Hz |
Rated current input | 5A/1A，Frequency 50Hz/60Hz |
測量范圍 | 0.06-10In |
Measuring range | 0.06-10In |
精度誤差 | ±2.5% |
Error | ±2.5% |
弧光信號(ARC signal input) | |
弧光通道數 | 4路雙芯自檢通道 |
Number of channels | 4 Self-Test channels |
傳感器類型 | 可見光、紫外光 |
Sensor type | Visible Sensor / UV sensor |
傳輸介質 | 雙芯塑料光纖 |
Transmission Medium | Plastic Optical Fiber |
可見光動作閾值 | 8000lux（±20%）可調 |
Visible optical threshold | 8000lux（±20%） |
紫外光動作閾值 | 5mw/cm2（±20%）可調 |
UV threshold | 5mw/cm2（±20%） |
紫外光譜響應帶寬 | 280nm~400nm |
UV Spectrum | 280nm~400nm |
動作時間(Action time) | |
純弧光動作時間 | ≤8ms |
ARC Trip | ≤8ms |
弧光&電流動作時間 | ≤15ms |
ARC + Current | ≤15ms |
聯動保護動作時間 | ≤15ms |
MT Trip | ≤15ms |
延時保護動作時間 | 100-300ms |
Delay Time（CB Break） | 100-300ms |
繼電器輸出(Relay) | |
繼電器數量 | 4路 |
Relay quantity | 4 Trip Output |
通訊接口(Communication Interface) | |
通訊類型 | RS485 |
Communication type | RS485 |
波特率 | 4800/9600(默認)/19200 |
Baud rate | 4800/9600(Default)/19200 |
通訊規約 | Modbus RTU |
Comm protocol | Modbus RTU |
環境參數(Enviroment) | |
工作溫度 | -10℃～＋55℃ |
Working temperature | -10℃～＋55℃ |
貯存溫度 | -25℃～＋70℃,濕度5-95%RH |
Storage temperature | -25℃～＋70℃,humidity:5-95%RH |
實施標準
GBT 14598.302-2016：弧光保護裝置技術要求
DL/T 1504-2016：弧光保護裝置通用技術條件
GB/T 14598.2－2011：量度繼電器和保護裝置 第1部分：通用要求
GB/T 14598.26－2015：量度繼電器和保護裝置 第26部分：電磁兼容要求

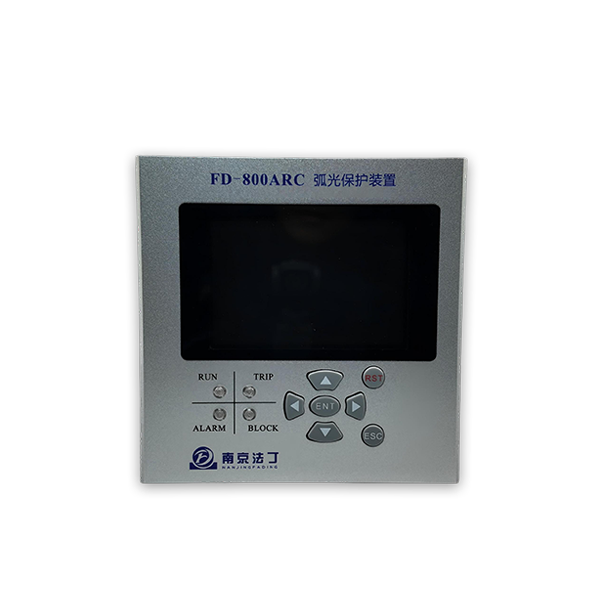

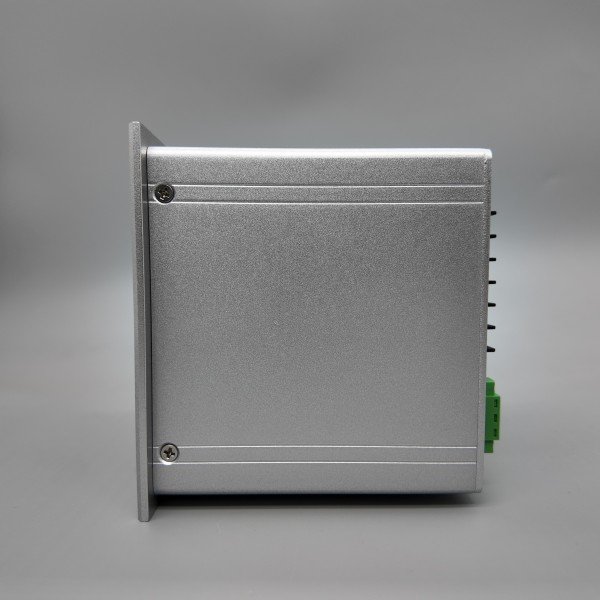

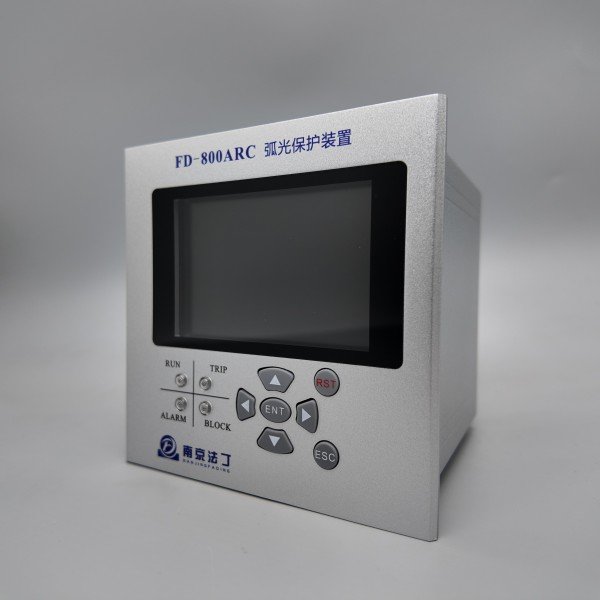

FD-800ARC-A4
FD-800ARC-A4弧光保護裝置是一款多功能的弧光保護裝置，普遍應用于電力、 水利、交通、工業、礦產、新能源、艦船、鐵路等行業。實現輸配電系統的弧光保護和自動控制功能。弧光保護裝置適配單體開關柜、箱變變壓器、儲能預制艙、風電風機、等多種應用場景，弧光傳感器水平覆蓋角度超過180°，全區域無死角。在保證高靈敏度的同時，裝置具有強大的抗電磁干擾能力。
產品特點
裝置具備弧光告警、弧光跳閘、延時（斷路器失靈）保護等功能。
裝置具有完善的系統自檢功能，具備弧光傳感器鏈路自檢功能。
繼電器出口輸出時間＜3ms，弧光跳閘動作時間＜8ms。
裝置具備485通訊接口支持Modbus規約。
裝置具備弧光閉鎖功能，可通過外部開關或壓板實現閉鎖及檢修壓板功能。
裝置具備事件記錄功能，可實時記錄動作事件、告警事件、遙信變位。
裝置支持多種弧光傳感器接入，弧光動作門檻值可調。
裝置具備語言切換功能，支持中文、英語、俄語自由切換。
裝置參數
工作電源(Working power) | |
裝置電源 | AC/DC 85-265V |
Power supply | AC/DC 85-265V |
采樣電流(Current) | |
額定電流輸入 | 5A或1A，頻率50/60Hz |
Rated current input | 5A/1A，Frequency 50Hz/60Hz |
測量范圍 | 0.06-10In |
Measuring range | 0.06-10In |
精度誤差 | ±2.5% |
Error | ±2.5% |
弧光信號(ARC signal input) | |
弧光通道數 | 4路雙芯自檢通道 |
Number of channels | 4 Self-Test channels |
傳感器類型 | 可見光、紫外光 |
Sensor type | Visible Sensor / UV sensor |
傳輸介質 | 雙芯塑料光纖 |
Transmission Medium | Plastic Optical Fiber |
可見光動作閾值 | 8000lux（±20%）可調 |
Visible optical threshold | 8000lux（±20%） |
紫外光動作閾值 | 5mw/cm2（±20%）可調 |
UV threshold | 5mw/cm2（±20%） |
紫外光譜響應帶寬 | 280nm~400nm |
UV Spectrum | 280nm~400nm |
動作時間(Action time) | |
純弧光動作時間 | ≤8ms |
ARC Trip | ≤8ms |
弧光&電流動作時間 | ≤15ms |
ARC + Current | ≤15ms |
聯動保護動作時間 | ≤15ms |
MT Trip | ≤15ms |
延時保護動作時間 | 100-300ms |
Delay Time（CB Break） | 100-300ms |
繼電器輸出(Relay) | |
繼電器數量 | 4路 |
Relay quantity | 4 Trip Output |
通訊接口(Communication Interface) | |
通訊類型 | RS485 |
Communication type | RS485 |
波特率 | 4800/9600(默認)/19200 |
Baud rate | 4800/9600(Default)/19200 |
通訊規約 | Modbus RTU |
Comm protocol | Modbus RTU |
環境參數(Enviroment) | |
工作溫度 | -10℃～＋55℃ |
Working temperature | -10℃～＋55℃ |
貯存溫度 | -25℃～＋70℃,濕度5-95%RH |
Storage temperature | -25℃～＋70℃,humidity:5-95%RH |
實施標準
GBT 14598.302-2016：弧光保護裝置技術要求
DL/T 1504-2016：弧光保護裝置通用技術條件
GB/T 14598.2－2011：量度繼電器和保護裝置 第1部分：通用要求
GB/T 14598.26－2015：量度繼電器和保護裝置 第26部分：電磁兼容要求
